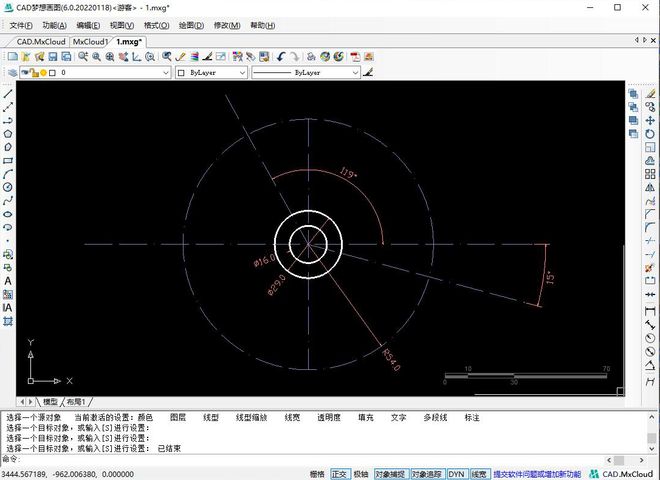

IM电竞 IM电竞appIM电竞 IM电竞appIM电竞 IM电竞appIM电竞 电子竞技平台IM电竞 电子竞技平台IM电竞 电子竞技平台1.绘制以下辅助线，在十字交点处绘制一个直径为16和直径为29的同心圆。

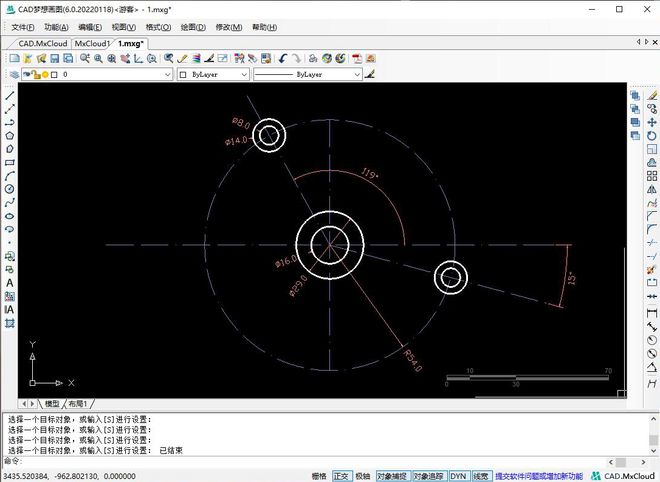

　　2.在两条倾斜辅助线与圆形辅助线的交点处，各绘制一个直径为8和直径为14的同心圆。

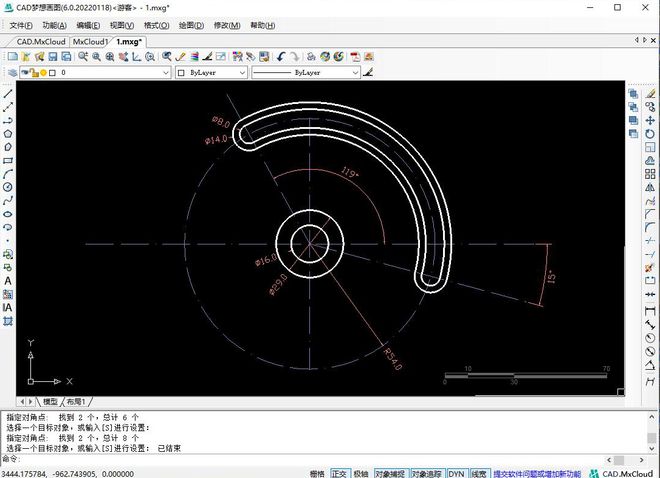

　　3.圆形辅助线的距离，再各向两侧偏移7的距离，然后修剪掉多余部分，效果如下：

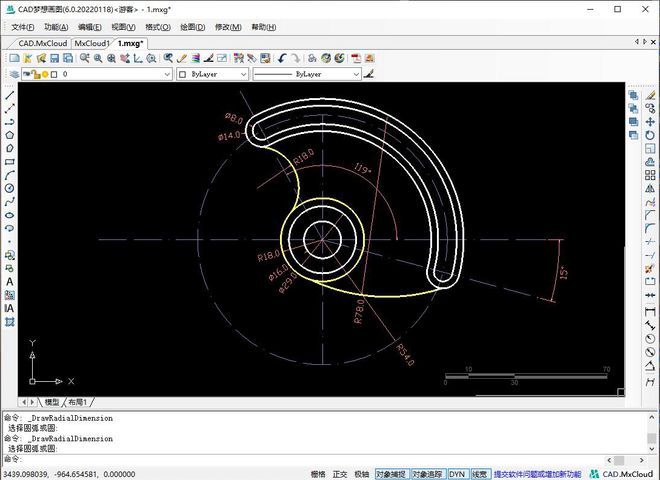

　　4. 在十字交点处绘制一个半径为18的圆形，再绘制一个半径为18的圆形，相切于上方直径为14的圆形与十字交点处半径为18的圆形，修剪多余部分。接着绘制一个半径为78的圆弧，连接十字交点处半径为18的圆形与下方直径为14的圆形的递延切点。

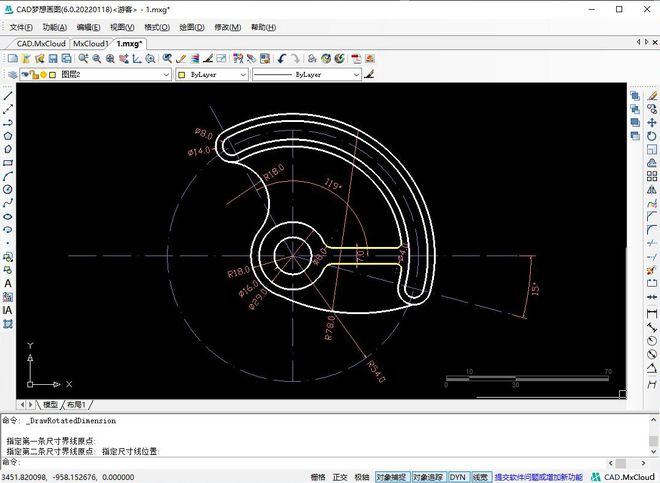

　　5.将横向辅助线的圆形与横线交点处倒圆角，倒圆角半径设置为4。横线与圆形辅助线内侧第二条圆弧交点处倒圆角，倒圆角半径设置为2。修剪多余部分，效果如下：

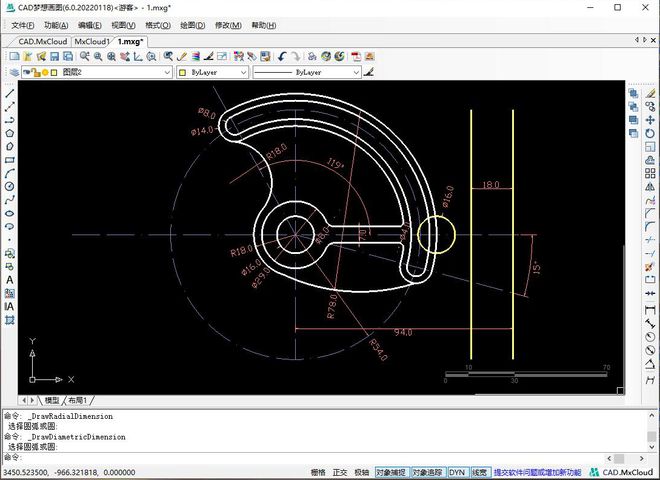

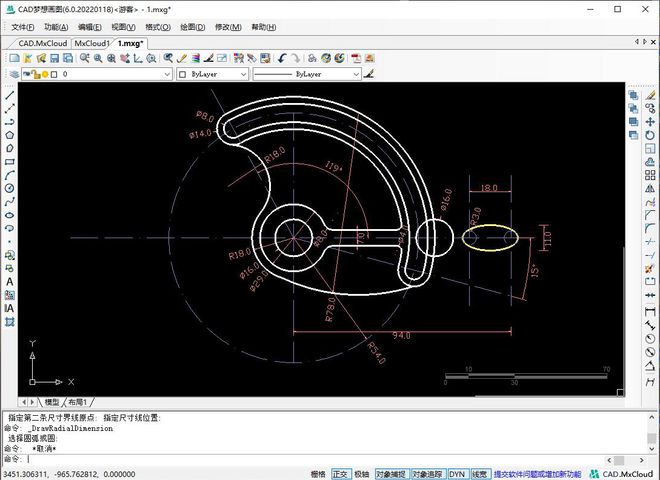

　　6.以圆形辅助线外侧第二条圆弧与横向辅助线交点为圆心，绘制一个直径为16的圆，再将纵向辅助线的距离，将偏移后的线.在两条偏移后的线段与横向辅助线交点处分别绘制一个半径为3的圆形辅助线，接着在两个小圆形辅助线的椭圆，如下图：

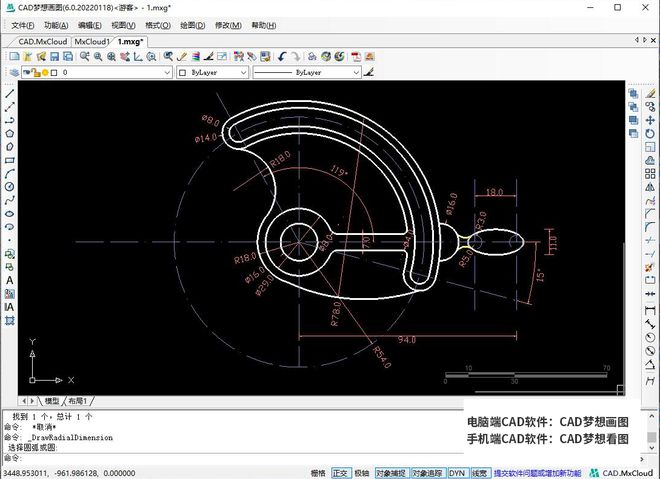

　　8.捕捉椭圆与直径为16的圆形的递延切点，绘制一个半径为5的圆与两部分相切。修剪多余部分，并将留下的圆弧镜像复制到横向辅助线的另一侧，效果如下图：
