IM电竞 IM电竞app螺纹的正确标注别再搞错了!
发布时间:2022-09-08 13:08:12 分类:公司新闻 点击量:

  IM电竞 电子竞技平台IM电竞 电子竞技平台IM电竞 电子竞技平台IM电竞 IM电竞平台IM电竞 IM电竞平台从事机械设计工作时,在零件图中经常会有螺纹特征,除了要规范地画出螺纹,还需要正确地标注,以保证加工出的零件是你想要的,装配时不至出错。此外,装配图中也经常会用到螺纹标准件,在明细表中同样需正确标记,以便采购部门正确购买。在其他人员读机械图纸时,同样也需要看懂螺纹的标注。

  所以,关于螺纹的标注知识是从事紧固件行业人员必备的技能。本文将主要介绍各种螺纹的标注。

  普通螺纹是生活和工作中使用最广泛的螺纹,螺纹紧固件( 螺栓、螺柱、螺钉、螺母等零件)上的螺纹大多为普通螺纹。

  普通螺纹分粗牙普通螺纹和细牙普通螺纹。细牙普通螺纹多用于精密零件和薄壁零件上(如液压管接头中用的普通螺纹均为细牙)。

  在螺纹的标记中,细牙普通螺纹的螺距必须注出,而粗牙普通螺纹的螺距一般不标注(因为同一直径的细牙普通螺纹可能有多种螺距,而粗牙的螺距是一定的)。关于普通螺纹的螺距,在国标(GB/T 193 普通螺纹 直径与螺距系列)中有详尽的说明。

IM电竞 IM电竞app螺纹的正确标注别再搞错了!(图1)

  尺寸代号:公称直径×螺距(多线螺IM电竞 IM电竞app纹的导程和螺距均要注出,单线粗牙普通螺纹螺距不标注)。

  “M10”表示:公称直径为10 mm、螺距1.5 mm的单线粗牙普通螺纹。

  “M10×1”表示:公称直径为10mm、螺距为1 mm的单线细牙普通螺纹。

  普通螺纹的公差带代号由公差等级(数字)和基本偏差(外螺纹用小写字母、内螺纹用大写字母表示)所组成,例如5g6g、6g、6H、7H。

  当螺纹中径公差带与顶径公差带代号不同时,需分别注出,如:M10―5g6g(5g为中径公差带代号,6g为顶径公差带代号)。

  当中径与顶径公差带代号相同时,只注一个代号,如:M10×1―7H。公差带代号为6g或6H(公称直径≥ 1.6mm)时不标注(在普通螺纹的公差带不标时,均默认公差带为6g或6H)。关于公差等级和基本偏差的内容,将在以后的文章中介绍。

  例如:M10-5g6g―S为短旋合长度的螺纹,M10―7H―L为长旋合长度的螺纹。当螺纹为中等旋合长度时,代号N不标注。

  左旋时标注LH,右旋时不标注。例如:M10―7H―L ―LH 为左旋螺纹,M10―7H―L 为右旋螺纹。

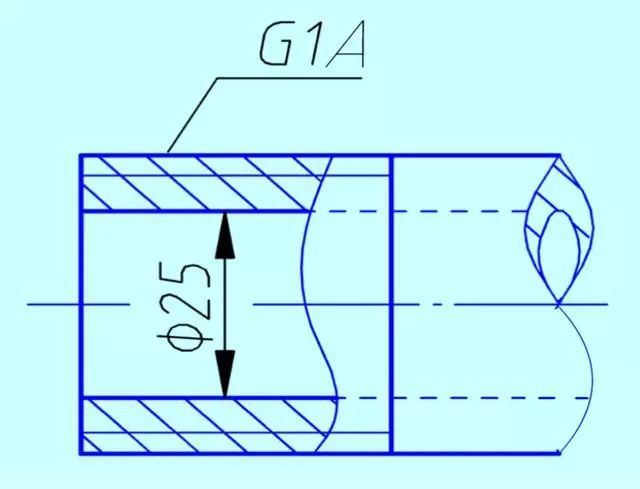

  管螺纹一般用于管路(水管、油管、煤气管等)的连接中。管螺纹的标记用指引的方法标注,指引线指到螺纹的大径上。

  管螺纹的标记:由螺纹特征代号、尺寸代号和旋向组成。管螺纹的尺寸代号(公称直径)不是螺纹大径的大小,而是管子的通径(英制)大小。标记中未注写旋向的均为右旋。

IM电竞 IM电竞app螺纹的正确标注别再搞错了!(图2)

  G3/4A或G3/4B: 尺寸代号为3/4的单线右旋圆柱外螺纹, 标记中的A和B是螺纹中径的公差等级;

  G3/4LH和G3/4A-LH:LH表示左旋螺纹,二者构成的螺纹副仅标注外螺纹的标记代号。

  55°密封管螺纹的特征代号:密封圆柱内螺纹Rp,密封圆锥内螺纹IM电竞 IM电竞appRc,与圆柱内螺纹相配合的圆锥外螺纹R1,与圆锥内螺纹相配合的圆锥外螺纹R2。标记示例如下:

  梯形螺纹和锯齿形螺纹常用于传递运动和动力的丝杠上。梯形螺纹工作时牙的两侧均受力,而锯齿形螺纹在工作时是单侧面受力。梯形螺纹和锯齿形螺纹的标记与普通螺纹类似。下为梯形螺纹的标记示例:

  Tr40×7LH-7e:梯形螺纹(螺纹特征代号为Tr),公称直径φ40 ,单线,左旋,中径公差带代号7e;中等旋合长度。

  注意: 只标注中径公差带代号,旋合长度只有两种(代号N和L),当中等旋合长度时,N省略不注。

  梯形螺纹的螺纹副表示为:Tr40×7-7H/7c, 内螺纹的公差带在前,外螺纹的公差带在后,二者之间用“/”分开。
